রোলার গাইড জুতা বা স্লাইডিং গাইড জুতা, কোন প্রকার প্রযোজ্য
সংক্ষিপ্ত উত্তর হল যে একটি লিফট রোলার গাইড জুতা উচ্চ-গতির যাত্রী লিফটের জন্য মাঝামাঝি থেকে উঁচু ভবনের জন্য উপযুক্ত, যখন একটি লিফট সহচরী গাইড জুতা মালবাহী লিফট এবং নিম্ন-গতির যাত্রী লিফটের জন্য আদর্শ পছন্দ। উভয়ই লিফট গাইড জুতার প্রকারের বিস্তৃত বিভাগের অন্তর্গত, এবং সঠিক পছন্দটি প্রায় সম্পূর্ণভাবে গাড়ির গতি, লোড প্যাটার্ন এবং একটি বিল্ডিংয়ের জন্য কতটা রাইড মসৃণতা প্রয়োজন তার উপর নির্ভর করে।
একটি গাইড জুতা লিফ্ট গাইড রেল এবং গাড়ি বা কাউন্টারওয়েটের মাঝখানে বসে থাকে, যা ভ্রমণের সময় বিচ্যুত, কাত বা দোলনা ছাড়াই রেলের সাথে কঠোরভাবে উপরে এবং নীচে উভয়ই চলাচল করে। এই একক উপাদানটি রাইডের আরাম, রেল পরিধান এবং লিফট সিস্টেমের পরিষেবা জীবনের উপর কতটা রক্ষণাবেক্ষণের মনোযোগ প্রয়োজন তার উপর সরাসরি প্রভাব ফেলে।
কিভাবে একটি গাইড জুতা প্রকৃতপক্ষে খাদ ভিতরে কাজ করে
প্রতিটি গাইড জুতা, ধরন নির্বিশেষে, তিনটি মূল অংশ থেকে তৈরি করা হয়: জুতার আস্তরণ যা রেলের সাথে যোগাযোগ করে, গাইড রেলের বডি এটি বরাবর চড়ে, এবং গাইড জুতার আসন যা গাড়ির ফ্রেম বা কাউন্টারওয়েট ফ্রেমে সমাবেশকে ঠিক করে। স্লাইডিং ডিজাইনে, উপরের অংশটি একটি তেলের কাপও বহন করতে পারে যা জুতার আস্তরণ এবং রেল পৃষ্ঠের মধ্যে লুব্রিকেন্ট ফিড করে, যা ঘর্ষণ কমায় এবং আস্তরণের আয়ু বাড়ায়।
এক নজরে মূল উপাদান
- জুতার আস্তরণ, পরিধানের পৃষ্ঠ যা সরাসরি গাইড রেলের সাথে যোগাযোগ করে
- গাইড রেল বডি, খাদ দিয়ে চলমান উল্লম্ব ইস্পাত ট্র্যাক
- গাইড জুতার সীট, বন্ধনীটি জুতাটিকে গাড়ি বা কাউন্টারওয়েটের সাথে সংযুক্ত করে
- তেল কাপ, আস্তরণের এবং রেল যোগাযোগ তৈলাক্তকরণ স্লাইডিং ধরনের উপর উপস্থিত
এই অংশগুলি একত্রিত এবং সারিবদ্ধ হয়ে গেলে, গাইড জুতা গাড়ির ফ্রেমটিকে একটি একক উল্লম্ব পথে সীমাবদ্ধ রাখে, ঠিক এই কারণেই ইনস্টলেশনের সময় প্রান্তিককরণের নির্ভুলতা জুতার উপাদানের গুণমানের মতোই গুরুত্বপূর্ণ।

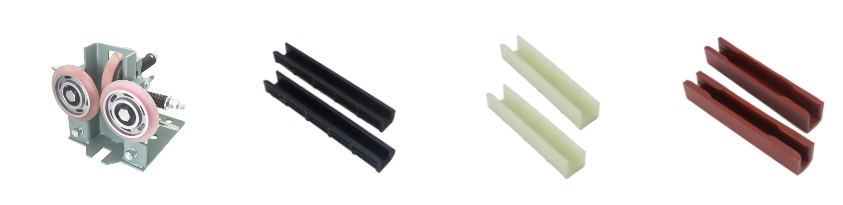

রোলার গাইড জুতার গঠন এবং যেখানে এটি সর্বোত্তম কার্য সম্পাদন করে
একটি রোলার গাইড জুতা স্থির স্লাইডিং আস্তরণের পরিবর্তে ঘূর্ণায়মান চাকার একটি সেটের সাথে প্রতিস্থাপন করে যা এটিকে টেনে আনার পরিবর্তে গাইড রেলের পৃষ্ঠ বরাবর ঘূর্ণায়মান হয়। কারণ স্লাইডের পরিবর্তে যোগাযোগ বিন্দু রোল হয়, ঘর্ষণ দ্রুত হ্রাস পায়, যা গাড়িটিকে কেবিনে উল্লেখযোগ্যভাবে কম কম্পনের সাথে উচ্চ গতিতে ভ্রমণ করতে দেয়।
এই ঘূর্ণায়মান পরিচিতি প্রধান কারণ একটি রোলার গাইড জুতা প্রস্তুতকারক সাধারণত উঁচু ভবনে যাত্রীবাহী লিফটকে লক্ষ্য করে, যেখানে গতি এবং রাইডের গুণমান উভয়ই একসঙ্গে বৃদ্ধি পায়। রোলার গাইড জুতা আধুনিকীকরণ প্রকল্পগুলিতেও সাধারণ যেখানে একটি পুরানো লিফটকে বিদ্যমান গাইড রেল পরিবর্তন না করে দ্রুত যাত্রী ইউনিটে আপগ্রেড করা হচ্ছে।
| বৈশিষ্ট্য | সাধারণ আচরণ |
|---|---|
| যোগাযোগের ধরন | রেল পৃষ্ঠ বরাবর ঘূর্ণায়মান চাকা যোগাযোগ |
| ঘর্ষণ স্তর | কম, উচ্চ গতিতে তাপ বিল্ডআপ হ্রাস করে |
| তৈলাক্তকরণ প্রয়োজন | ন্যূনতম, চাকা বিয়ারিং শুধুমাত্র পর্যায়ক্রমিক চেক প্রয়োজন |
| সাধারণ সেটিং | মাঝ থেকে উঁচু যাত্রীবাহী লিফট |
স্লাইডিং গাইড জুতার গঠন এবং যেখানে এটি সর্বোত্তম কার্য সম্পাদন করে
একটি স্লাইডিং গাইড জুতা রেলের সাথে ক্রমাগত যোগাযোগের মধ্যে একটি নির্দিষ্ট আস্তরণ রাখে না বরং এটিকে জুড়ে দেয়। এই নকশাটি দুটি আকারে আসে: ফিক্সড স্লাইডিং গাইড জুতা, যা রেলের বিপরীতে একটি শক্ত অবস্থান ধারণ করে এবং ইলাস্টিক স্লাইডিং গাইড জুতা, যা ছোট রেলের অনিয়মগুলি শোষণ করতে এবং গাড়িতে প্রবেশ করা শক কমাতে একটি স্প্রিং-লোড মেকানিজম ব্যবহার করে।
ফিক্সড স্লাইডিং গাইড জুতাগুলি প্রধানত মালবাহী লিফটে ব্যবহার করা হয়, যেখানে জুতার উভয় পাশের ক্লিয়ারেন্স সামঞ্জস্যপূর্ণ থাকতে হবে এবং লাইনিং এবং রেলের উপরের পৃষ্ঠের মধ্যে ফাঁক সাধারণত রেঞ্জের মধ্যে রাখা হয়। 0.5 থেকে 2 মিলিমিটার . এই আঁটসাঁট, সামঞ্জস্যপূর্ণ ক্লিয়ারেন্স মালবাহী অ্যাপ্লিকেশনের জন্য আরও গুরুত্বপূর্ণ কারণ অসম লোডিং স্থানগুলি গাইড জুতার সমাবেশে বারবার পার্শ্বীয় চাপ দেয়।
স্থির বনাম ইলাস্টিক স্লাইডিং প্রকার
- ফিক্সড স্লাইডিং গাইড জুতা, অনমনীয় মাউন্টিং, সাধারণত মালবাহী লিফটের সাথে যুক্ত
- ইলাস্টিক স্লাইডিং গাইড জুতা, স্প্রিং-সমর্থিত আস্তরণ, সাধারণত কম-গতির যাত্রী লিফটে ব্যবহৃত হয়
- আস্তরণটি লুব্রিকেটেড রাখার জন্য উভয় প্রকারই জুতার শীর্ষে একটি তেলের কাপের উপর নির্ভর করে
- উভয় ধরনের মাঝারি এবং উচ্চ-বৃদ্ধি বিল্ডিং কম ভ্রমণ গতিতে চলমান স্যুট
ক্রেতাদের তুলনা ক সহচরী গাইড জুতা সরবরাহকারী একটি রোলার-ভিত্তিক বিকল্পের বিপরীতে সাধারণত দেখা যায় যে স্লাইডিং ধরনের ধীরগতির সিস্টেমে বজায় রাখার জন্য কম খরচ হয়, যেহেতু আস্তরণটি অনুমানযোগ্যভাবে পরিধান করে এবং প্রতিস্থাপনের ব্যবধানগুলি রুটিন সার্ভিসিংকে ঘিরে পরিকল্পনা করা সহজ।
রোলার এবং স্লাইডিং প্রকারের মধ্যে গতির পরিসর তুলনা করা
গতির ক্ষমতা হল দুটি লিফট গাইড জুতার প্রকারের মধ্যে একক পরিষ্কার বিভাজক রেখা। নীচের চার্টটি ব্যাখ্যা করে যে সাধারণ গতি পরিসীমা প্রতিটি ধরণের যাত্রী এবং মালবাহী লিফ্ট প্রকল্পগুলির সাথে সাধারণত মিলে যায়।
এই রেঞ্জগুলি নির্দিষ্ট সীমার পরিবর্তে সাধারণ শিল্পের নিদর্শন, যেহেতু প্রকৃত সিলিং সম্পূর্ণ লিফট সিস্টেম ডিজাইনের উপর নির্ভর করে, একা গাইড জুতার উপর নয়। তা সত্ত্বেও, প্যাটার্ন ব্যাখ্যা করে যে কেন রোলার গাইড জুতা এক্সপ্রেস এবং উচ্চ-উচ্চ যাত্রীবাহী গাড়িগুলিতে প্রাধান্য পায় যখন স্লাইডিং প্রকারগুলি মালবাহী এবং নিম্ন-উত্থান বিল্ডিংগুলিতে সাধারণ থাকে।
ক্লিয়ারেন্স সহনশীলতার পার্থক্য গাইড জুতার ধরন জুড়ে
জুতার আস্তরণ এবং রেলের মধ্যে ক্লিয়ারেন্স সরাসরি প্রভাবিত করে যে একটি গাড়ি কতটা সাইড-টু-পাশে চলাচল করে। কঠোর, আরো সামঞ্জস্যপূর্ণ ক্লিয়ারেন্স সাধারণত কম্পন হ্রাস করে কিন্তু আরো সুনির্দিষ্ট ইনস্টলেশন এবং রেল সারিবদ্ধকরণ প্রয়োজন।
রোলার গাইড জুতাগুলি একটি শক্ত কার্যকর ফাঁক দিয়ে চালানোর প্রবণতা রয়েছে কারণ চাকাটি রেলের সাথে ক্রমাগত ঘূর্ণায়মান যোগাযোগ বজায় রাখে, যখন স্লাইডিং জুতাগুলি একটি ছোট কাজের ছাড়পত্রের সাথে সেট করা হয় যাতে আস্তরণটি ভ্রমণের সময় রেল পৃষ্ঠের সাথে আবদ্ধ না হয়।
লম্বা বিল্ডিংগুলিতে রোলার গাইড জুতা গ্রহণের প্যাটার্ন
যেহেতু নতুন নির্মাণ এবং আধুনিকীকরণ প্রকল্প জুড়ে বিল্ডিং উচ্চতা এবং লিফট ভ্রমণের গতি বৃদ্ধি পেয়েছে, চাহিদা যাত্রী গাড়িগুলির জন্য রোলার-ভিত্তিক সিস্টেমের দিকে স্থিরভাবে স্থানান্তরিত হয়েছে। নীচের লাইনটি একটি নির্দিষ্ট পরিসংখ্যানের পরিবর্তে এই সাধারণ দিকনির্দেশক প্রবণতাকে প্রতিফলিত করে।
এই পরিবর্তনটি মূলত লিফট শিল্পের আলোচনা জুড়ে ধারাবাহিকভাবে রিপোর্ট করা দুটি কারণের দ্বারা চালিত হয়েছে: যাত্রী ভবনগুলিতে রাইডের মসৃণতা ঘিরে ক্রমবর্ধমান প্রত্যাশা, এবং আধুনিকীকরণ প্রকল্পগুলির একটি ক্রমবর্ধমান অংশ যা সম্পূর্ণ রেল ব্যবস্থাকে প্রতিস্থাপন না করেই গাড়ির গতি বাড়ায়।
মূল নির্বাচনের ফ্যাক্টর জুড়ে কর্মক্ষমতা তুলনা
বেলন এবং স্লাইডিং ডিজাইনের মধ্যে নির্বাচন করা প্রায়শই শুধুমাত্র গতির উপর ভিত্তি করে বাছাই করার পরিবর্তে একাধিক কার্যক্ষমতার কারণকে একসাথে ওজন করার জন্য নেমে আসে। নীচের রাডার চার্টটি ক্রেতারা সাধারণত মূল্যায়ন করে এমন পাঁচটি বিষয়ের বিপরীতে উভয় প্রকারকে রাখে।
রোলার গাইড জুতাগুলি সাধারণত গতির ক্ষমতা, রাইড স্মুথনেস এবং শব্দ নিয়ন্ত্রণে বেশি স্কোর করে, যখন স্লাইডিং গাইড জুতাগুলি রক্ষণাবেক্ষণের সরলতা এবং মালবাহী শুল্কের জন্য লোড পরিচালনার ক্ষেত্রে বেশি স্কোর করে, যে কারণে মালবাহী লিফটগুলি এখনও নির্দিষ্ট স্লাইডিং ডিজাইনের উপর বেশি নির্ভর করে।
ইনস্টলেশন প্রয়োজনীয়তা যা দীর্ঘমেয়াদী কর্মক্ষমতা প্রভাবিত করে
সঠিক ইনস্টলেশন নির্ণয় করে যে হয় গাইড জুতার ধরন লিফটের লাইফ জুড়ে উদ্দেশ্য অনুযায়ী কাজ করে কিনা। উপরের এবং নীচের গাইড জুতাগুলিকে একবার লাগানোর পরে একই উল্লম্ব লাইনে ইনস্টল করতে হবে, তাদের মধ্যে কোনও তির্যক বা মোচড় নেই এবং উভয়ই অবশ্যই সুরক্ষা চোয়ালের সমাবেশের কেন্দ্রের সাথে সারিবদ্ধ হতে হবে।
মালবাহী লিফটে বিশেষভাবে ব্যবহৃত ফিক্সড স্লাইডিং গাইড জুতাগুলির জন্য, জুতোর উভয় পাশের ক্লিয়ারেন্স সম্পূর্ণ ভ্রমণ দৈর্ঘ্য বরাবর সামঞ্জস্যপূর্ণ থাকা উচিত এবং রেলের আস্তরণ এবং উপরের পৃষ্ঠের মধ্যে ফাঁক সাধারণত রাখা হয়। 0.5 থেকে 2 মিলিমিটার পূর্বে বর্ণিত পরিসীমা। এই ক্লিয়ারেন্সটি যেকোন দিক থেকে ভুল করা হলে তা অসম পরিধান বা রুক্ষ রাইড হিসাবে দ্রুত প্রদর্শিত হয়।
নিশ্চিতকরণ মূল্য ইনস্টলেশন চেকপয়েন্ট
- উপরের এবং নীচের জুতা একটি একক উল্লম্ব লাইনে সারিবদ্ধ
- গাইড জুতার সিট জুড়ে কোন দৃশ্যমান তির্যক বা মোচড় নেই
- গাড়ি এবং কাউন্টারওয়েট উভয় দিকে নিরাপত্তা চোয়ালের বিরুদ্ধে কেন্দ্রীভূত প্রান্তিককরণ
- সম্পূর্ণ রেল রান বরাবর সামঞ্জস্যপূর্ণ পার্শ্ব ক্লিয়ারেন্স বজায় রাখা
- তেল কাপ ভরা এবং স্লাইডিং ধরনের জুতা সঠিকভাবে কাজ করে
বিল্ডিং এবং এলিভেটর ব্যবহার করার জন্য ম্যাচিং গাইড জুতার ধরন
বিল্ডিং প্রোফাইল এবং লিফটের দায়িত্ব পরিষ্কার হয়ে গেলে একটি লিফট রোলার গাইড জুতা এবং একটি এলিভেটর স্লাইডিং গাইড জুতার মধ্যে নির্বাচন করা সোজা হয়ে যায়৷ নীচের সারণীটি সাধারণ প্যাটার্ন ক্রেতাদের এবং লিফ্ট যন্ত্রাংশ দলগুলি সাধারণত অনুসরণ করে তার সংক্ষিপ্ত বিবরণ দেয়৷
| বিল্ডিং বা এলিভেটর প্রোফাইল | সাধারণত মিলিত গাইড জুতার ধরন |
|---|---|
| অনেক উঁচু যাত্রীবাহী লিফট | রোলার গাইড জুতা |
| মাঝামাঝি যাত্রীবাহী লিফট | রোলার গাইড জুতা or elastic sliding guide shoe |
| কম গতির যাত্রীবাহী লিফট | ইলাস্টিক সহচরী গাইড জুতা |
| মালবাহী লিফট | স্থির সহচরী গাইড জুতা |
| গতি আপগ্রেড সঙ্গে আধুনিকীকরণ | রোলার গাইড জুতা replacement |
একটি লিফট গাইড জুতা প্রতিস্থাপন প্রকল্পের মাধ্যমে কাজ করা সুবিধা দলগুলি প্রায়শই একজনের কাছ থেকে নমুনাগুলির অনুরোধ করার আগে একই প্রোফাইল ম্যাচিং থেকে শুরু করে কাস্টম লিফট গাইড জুতা সরবরাহকারী, যেহেতু বিদ্যমান রেলের প্রস্থ এবং জুতার আসনের মাত্রার সাথে মিলিত হওয়া ঠিক ততটাই গুরুত্বপূর্ণ যতটা গাইড জুতার প্রকারের সাথে মেলে।
একটি গাইড জুতা প্রতিস্থাপন প্রয়োজন যখন স্বীকৃতি
গাইড জুতা ধীরে ধীরে পরিধান করে, এবং বেশিরভাগ লিফ্ট রক্ষণাবেক্ষণকারী দলগুলি সম্পূর্ণ ব্যর্থতার জন্য অপেক্ষা করার পরিবর্তে মুষ্টিমেয় ধারাবাহিক সতর্কতা চিহ্নগুলি দেখতে শেখে। গাড়িতে অস্বাভাবিক পাশ-পাশ চলাফেরা, গাড়ির ফ্রেমের উপরে বা নীচের কাছে একটি নাকাল বা চিৎকারের শব্দ এবং জুতোর আস্তরণে দৃশ্যমান পরিধানের খাঁজগুলি হল সবচেয়ে সাধারণ প্রাথমিক সূচক।
একটি লিফ্ট গাইড জুতা প্রতিস্থাপন প্রোগ্রাম পরিচালনাকারী সোর্সিং দলগুলি সাধারণত অর্ডার দেওয়ার আগে রেলের প্রস্থ এবং গাইড জুতার আসন উভয়ের জন্য মিলে যাওয়া মাত্রার জন্য অনুরোধ করে, যেহেতু বিদ্যমান রেলের বিপরীতে ফিট করা ভুল হলে একটি ভালভাবে তৈরি জুতাও খারাপ কাজ করবে। একটি প্রতিষ্ঠিত সঙ্গে কাজ লিফট গাইড জুতা কারখানা চীন ভিত্তিক সরবরাহ সম্পর্ক প্রায়শই এই ম্যাচিং প্রক্রিয়াটিকে ছোট করে কারণ উত্পাদন দলগুলি বিদ্যমান টুলিংয়ের বিরুদ্ধে সরাসরি রেল প্রোফাইল অঙ্কন উল্লেখ করতে পারে।
Ningbo Yinzhou Fukangda লিফট যন্ত্রাংশ কারখানা সম্পর্কে
Ningbo Yinzhou Fukangda লিফট যন্ত্রাংশ কারখানা 2006 সালে প্রতিষ্ঠিত হয় এবং Da'ao ইন্ডাস্ট্রিয়াল পার্ক, Yinzhou জেলা, Ningbo সিটি, Zhejiang প্রদেশ, চীন অবস্থিত। কোম্পানি লিফটের যন্ত্রাংশের গবেষণা, উন্নয়ন, উৎপাদন এবং বিক্রয়ের উপর দৃষ্টি নিবদ্ধ করে, লিফট গাইড জুতা প্রস্তুতকারক এবং লিফট গাইড রেল কোম্পানি উভয়ই দেশীয় এবং আন্তর্জাতিক লিফট সরবরাহ চেইন পরিবেশন করে।

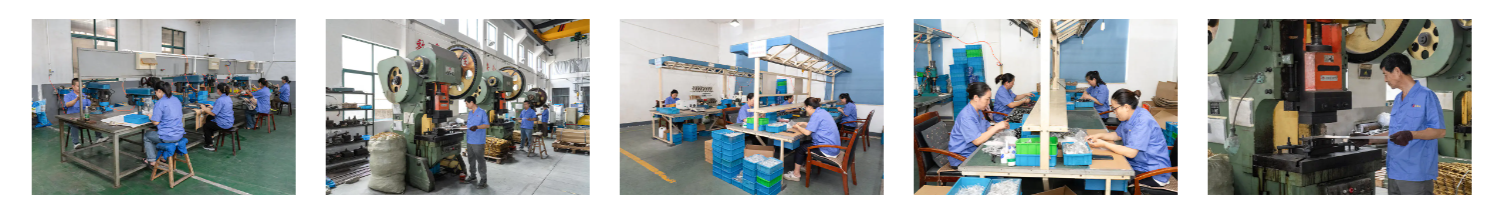

উত্পাদন কেন্দ্র পরিপক্ক সমাবেশ লাইন এবং পরিদর্শন পদ্ধতির পাশাপাশি বিভিন্ন উন্নত হার্ডওয়্যার এবং প্লাস্টিক প্রক্রিয়াকরণ সরঞ্জাম চালায়, প্রতিটি উত্পাদন ব্যাচ জুড়ে নির্ভুলতা, গুণমান এবং স্থিতিশীল সরবরাহের ধারাবাহিকতা সমর্থন করে। একটি হিসাবে OEM লিফট গাইড জুতা এবং চীন লিফট গাইড জুতা প্রস্তুতকারক , Fukangda অভ্যন্তরীণ বাজারে পরিচালিত স্বীকৃত লিফট ব্র্যান্ডগুলির সাথে দীর্ঘস্থায়ী সহযোগিতা তৈরি করেছে, যার মধ্যে রয়েছে Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific, Suzuki, এবং Singlin প্রজেক্ট চ্যানেলের মধ্যে সম্পর্ক রয়েছে, যা elev শিল্পের মধ্যে ধারাবাহিক যন্ত্রাংশ সরবরাহের বছর ধরে নির্মিত একটি শক্তিশালী খ্যাতি প্রতিফলিত করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এটি একটি স্লাইডিং বা ঘূর্ণায়মান ডিভাইস যা লিফট কার বা কাউন্টারওয়েট এবং গাইড রেলের মধ্যে লাগানো হয়, যা ভ্রমণকে একটি উল্লম্ব পথে সীমাবদ্ধ রাখে।
এটি রেলে গাড়ি বা কাউন্টারওয়েটকে স্থিতিশীল করে, লিফ্ট উপরে এবং নীচে নামার সময় বিচ্যুতি, কাত বা ঝুলতে বাধা দেয়।
একটি সাধারণ সেটআপে গাড়ির ফ্রেমে চারটি গাইড জুতা এবং চারটি কাউন্টারওয়েট ফ্রেমে ব্যবহার করা হয়, প্রতিটির উপরের এবং নীচের কোণায় অবস্থান করা হয়।
সিট এবং রেলের বডি সাধারণত ধাতুর হয়, যখন জুতার আস্তরণ প্রায়ই রেলের বিরুদ্ধে ঘর্ষণ কমানোর জন্য পরিধান-প্রতিরোধী উপাদান।
গাইড রেলগুলি স্ট্যান্ডার্ড টি-আকৃতির প্রোফাইল আকারের একটি পরিসরে আসে, গাড়ির ওজন, গতি এবং বন্ধনীগুলির মধ্যে রেল স্প্যানের উপর ভিত্তি করে সঠিক আকার নির্বাচন করা হয়।
রেলগুলি শ্যাফ্টের ভিতরে প্রাচীর বন্ধনীতে বিভাগ দ্বারা মাউন্ট করা হয়, উল্লম্ব প্রান্তিককরণের জন্য পরীক্ষা করা হয় এবং গাইড জুতা লাগানোর আগে ফিশপ্লেটের সাথে যুক্ত হয়।
টেকনিশিয়ানরা রেলের প্রস্থ পরিমাপ করেন, কাজের মুখের সমতলতা এবং খাদ বরাবর উল্লম্ব প্রান্তিককরণ ক্যালিপার ব্যবহার করে এবং একাধিক পয়েন্টে সোজাতা পরীক্ষা করে।
